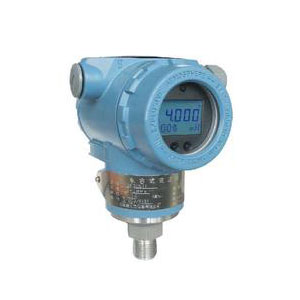

- 商品名稱：HART? 協議.現場顯示隔離型溫度變送器
- 添加時間：2014-07-20 14:50:04
- 電 話：0512-36850397
郵 箱：foisonne@163.com
介紹：
一、概述
TKH-HART-232調制解調器是TMT-282 HARTâ協議智能變送器組態/調試工具，可用于TMT-282 HARTâ協議智能變送器的生產、組態、調試、現場管理及維護等。
TKH-HART-232調制解調器硬件專門為符合HARTâ協議的現場設備而設計，通過RS-232串口發送，接受HARTâ命令，提供完全的物理層接口，無需外接電源。
TKH-HART-232調制解調器軟件功能全面、使用方便。該軟件主要功能有包括現場設備標定、組態、診斷、維護、監測等。
用戶在使用前請認真閱讀本手冊，并按本手冊提供的操作方法完成您的操作。如果在使用過程中有任何問題，請及時與本公司聯系。本公司將盡快回復，并解決您的問題。
二、系統硬件
2.1 接口特性
·標準DB9串口連接（配連接線），無需另配外接電源
·配合USB-232轉接器，可以用于USB接口
·電源消耗電流：小于6mA
·在現場儀表和RS232C接口之間，隔離電壓不小于500Vdc
·低泄漏電流：10uA（MAX，35Vdc）
·兼容其它公司的符合HARTâ協議的產品
·外形尺寸：80mm×60mm×20mm
·工作溫度范圍：0℃ ~ 50℃
·儲藏溫度范圍：-25℃ ~ +85℃
·濕度：90%（不結露）
2.2 內部框圖
圖為 TKH-HART-232的內部框圖。
·TXD（pin #3）：串行數據輸出
·RXD（pin #2）：串行數據輸入
·RTS（pin #7）：請求發送
·CTS（pin #8）：清除發送
·DSR（pin #6）：數據裝置就緒
·DCD（pin #1）：載波檢測
·DTR（pin #4）：數據終端就緒
·GND（pin #5）：信號地
三、系統軟件安裝
3.1 系統小配置
·硬件：586或以上PC兼容機
·軟件：中文WINDOWS 95/98，Me，NT，XP
·附件：鼠標、串口COM1~ COM8
·內存32M以上
·需要4M硬盤空間
3.2 安裝TKH-HART-232軟件步驟
·確認用戶手中有1張安裝盤
·將軟件的安裝盤放入光驅中
·運行setup.exe
·根據安裝畫面的提示，用戶選擇默認設置即可完成安裝。
3.3 進入TKH-HART-232
·確認RS-232與PC機串口可靠連接
·開始菜單中的程序項會自動加入XERT- HART-232的快捷方式，點擊圖標，即可進入HART智能變送器組態/調試工具主界面。
四、組態系統
本軟件只能用于對單臺溫度變送器進行組態等操作。
4.1 串口設置
用于選擇所使用的串口，共有八種選擇：COM1~COM8 (默認為COM1) 。
如果設定的串口已被占用，則提示“串口創建失敗”，用戶可以重新設置正確的串口。
注：此時應檢查當前設置的串口是否正確，如果正確，則檢查是否有其它程序已經使用了該串口。
4.2 在線檢測
用鼠標點擊“查詢設備”按鈕會彈出浮動查詢菜單，如果沒有找到在線設備，軟件將提示用戶，沒有此儀表或由于通訊不正常，儀表沒有響應。如果確認有儀表連接，卻沒有查到，應該依次確認以下幾個方面：
⑴設備連接是否正確；
⑵設備電源是否已經打開，電源電壓是否滿足要求；
⑶串口設置是否正確；
