商品名稱：NHR-3100系列單相電量表
添加時間：2014-07-20 14:22:42
電話：0512-36850397
郵箱：foisonne@163.com

介紹：

概述

NHR-3100系列單相電量表采用工業J元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。適用于成套智能配電柜、智能箱變的數據采集。
五位LED數碼顯示。
可直接采集交流電壓、電流信號，可測量有功功率、無功功率、視在功率、功率因數、工頻周波及有功電能、無功電能、總電能。
具有模擬量輸出、通訊輸出和累積電能脈沖輸出功能可選。
具有上下限報警報警功能，帶LED報警燈指示。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
具備多種外形尺寸及樣式供用戶選擇。

主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V/AC	±(0.4%讀數+0.1%量程)	0.1V	120%
電流	0.01～5A/AC	±(0.4%讀數+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.4%讀數+0.1%量程)	0.1W
有功電能	99999 MWh	PF=1.0； ±(0.4%讀數+0.1%量程)	0.1Wh
無功功率	UISINΦ	PF=0.0； ±(0.8%讀數+0.1%量程)	0.1Var
無功電能	99999 MVarh	PF=0.0； ±(0.8%讀數+0.1%量程)	0.1Varh
視在功率	U*I	±(0.4%讀數+0.1%量程)	0.1VA
視在電能	99999 MVAh	±(0.4%讀數+0.1%量程)	0.1VAh
功率因數	0.000～1.000	±0.02	0.001
工頻周波	45～65 Hz	±0.05Hz	0.01Hz

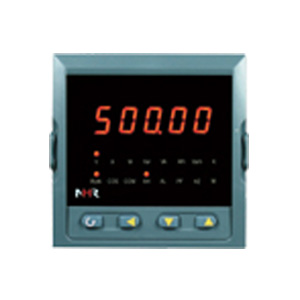

儀表面板


160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

參數功能

儀表接線圖

儀表總接線圖

儀表各輸入方式接線說明
1-1、單相兩線系統，采用無PT，無CT方式的接線圖

1-2、單相兩線系統，采用1PT，1CT方式的接線圖

1-3、單相兩線系統，采用無PT，1CT方式的接線圖

符號描述

儀表選型

NHR-3100□-□-□/□-□
① ② ③ ④ ⑤

①規格尺寸		②輸入類型
代碼	寬高深	代碼	測量類型
A C D	16080130mm 9696130mm 9648130mm	I V W Ep E3P War Eq VA Es COS Hz	交流電流交流電壓有功功率有功電能三相有功平衡功率無功功率無功電能視在功率視在電能功率因數工頻周波
③輸出類型
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4 D1 D2 PO 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通訊 RS232通訊累積脈沖輸出特殊規格
④報警輸出		⑤供電電源
代碼	報警路數	代碼	電壓范圍
X 2	無輸出 2限報警	A D	AC100～240V （50/60Hz） DC20～29V

備注：

在寫型號時須完整，沒有選到的功能項不能省略，須用“X”補上。
型號舉例：NHR-3100A-W-0/2-A
