- 商品名稱：NHR-2100/2200系列定時/計時器
- 添加時間：2014-07-20 14:21:42
- 電 話：0512-36850397
郵 箱：foisonne@163.com
介紹：
|
概述 |
||||||||||||||||||||||||||||||||||||

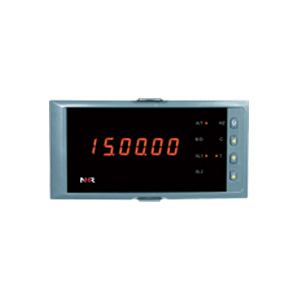

 儀表面板 |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||
| PV：顯示測量值；在參數設定狀態下，顯示參數符號和參數值。 A/T：定時功能時PV顯示當前時間：時、分、秒，指示燈亮。 計時功能時PV顯示累計時間：分、秒、毫秒，指示燈亮。 B/D：定時功能時PV顯示：年、月、日，指示燈亮。 計時功能時PV顯示累計時間：時，指示燈亮。 AL1：報警指示燈。 AL2：備用。 Hz：備用。 C：備用。 T：計時器、定時器指示燈亮。 注：外形尺寸為96*48mm時，無Hz、C、T指示燈。 |
||||||||||||||||||||||||||||||||||||
| 參數功能 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 例如： 選擇計時功能時，參數“T1”和“T2”、“T3”無效，并且進入菜單設置時不顯示“T1”和“T2”、“T3”。 選擇定時功能時，參數“A-MODE”無效，并且進入菜單設置時不顯示“A-MODE”。 |
||||||||||||||||||||||||||||||||||||
| 儀表接線圖 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
| 注：不同外型儀表后蓋接線端子的方向不一樣，見示意圖。 | ||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
| 儀表選型 |
||||||||||||||||||||||||||||||||||||
|
NHR-2100□- |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| 備注： | ||||||||||||||||||||||||||||||||||||
| 在寫型號時須完整，沒有選到的功能項不能省略，須用“X”補上。 NHR-2100定時器沒有脈寬輸出與外部事件輸入功能，用“X”補上。 型號舉例：NHR-2100A-X/1/D1/X-A，NHR-2200D-F/1/X/Y-A |
||||||||||||||||||||||||||||||||||||
6位LED數碼顯示，顯示范圍寬，并且顯示亮度可以調整。
/
/□/
