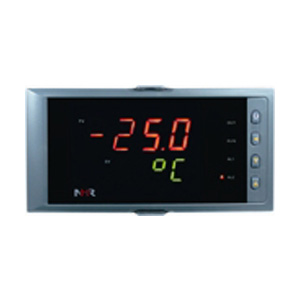

- 商品名稱：NHR-1100系列簡易型單回路數字顯示控制儀
- 添加時間：2014-07-20 14:18:32
- 電 話：0512-36850397
郵 箱：foisonne@163.com
介紹：
| 概述 | ||||||||||||||||||||||||||||||||||||||||
NHR1100系列簡易型單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。 單路輸入，雙屏LED數碼顯示。具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。具備上下限報警功能，帶LED報警燈指示。具有電壓、電流變送輸出信號可選。支持RS485串行接口，采用標準MODBUS RTU通訊協議。帶DC24V饋電輸出，為現場變送器配電。輸入、輸出、電源、通訊相互之間采用光電隔離技術。具備多種外形尺寸及樣式供用戶選擇。參數設定密碼鎖定，參數設置斷電長期保存。 |
||||||||||||||||||||||||||||||||||||||||
 儀表面板 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 參數功能 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 | ||||||||||||||||||||||||||||||||||||||||
| 儀表接線圖 |
||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
 規格尺寸為H型接線圖 |
||||||||||||||||||||||||||||||||||||||||
| ★ 注：上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。 | ||||||||||||||||||||||||||||||||||||||||
| 儀表選型 |
||||||||||||||||||||||||||||||||||||||||
| NHR-1100□-□-□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 備注： | ||||||||||||||||||||||||||||||||||||||||
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、在寫型號時須完整，沒有選到的功能項不能省略,須用“X”補上。 例1：NHR-1100A-02-0/2/P(24)-A 例2：NHR-1100C-27-0/X/X-D |
||||||||||||||||||||||||||||||||||||||||
